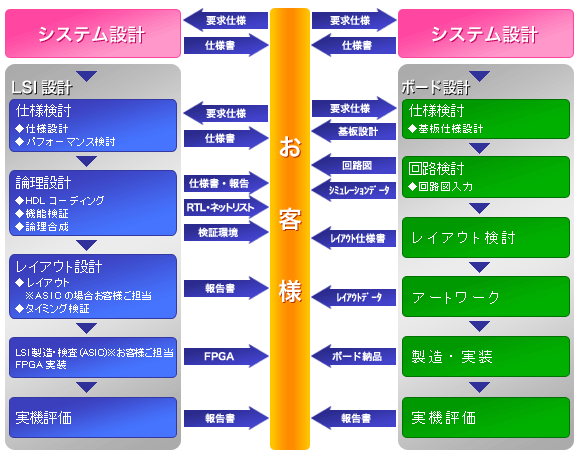

開発工程
デザイン・サービス実績
デザイン開発例
開発言語・使用実績ツール
お問い合わせ
設計サービスをトータル・サポート
プリント基板メーカーとしての強みを活かし、「ASIC/FPGA設計」を総合的にサポート致します。

LSI上の対策だけでは機能向上に限界があります。基板上の対策を含めた強調設計により、お客様の開発をフルサポート致します。LSI上の対策、基板上の対策、いずれかだけの場合でも問題解決へアシストします。

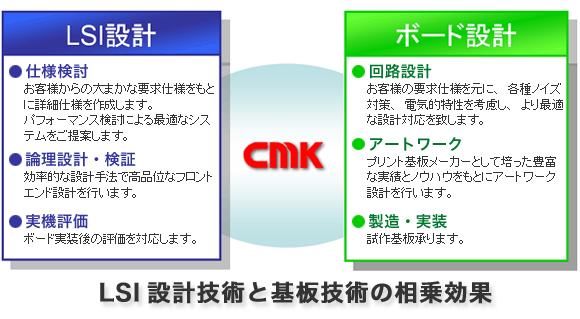

LSI設計技術と基板技術の相乗効果
仕様検討、論理設計、検証をはじめ、どの開発フェーズからも柔軟に対応致します。
設計請負、共同開発など、お客様のご要望に応じたデザインサービスを御提供致します。
設計請負、共同開発など、お客様のご要望に応じたデザインサービスを御提供致します
品質管理体制
ISO9001:2000に準拠した開発管理体制の導入により、品質を保証します。

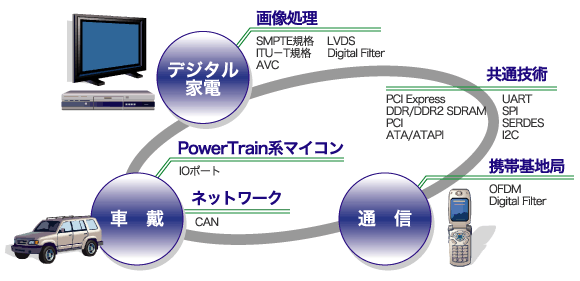

幅広いフィールドで培った技術力がもたらすトータルソリューション
幅広いフィールドで培った技術力がもたらすトータルソリューション
豊富なFPGA開発で磨かれた技術ノウハウにより、的確なアプローチで高品質、短納開発を実現します。
プロトタイプから製品化まで、仕様作成から実機評価まであらゆるフェーズに対応致します。Xilinx社、ALTERA社、いずれのデバイスにも対応致します。

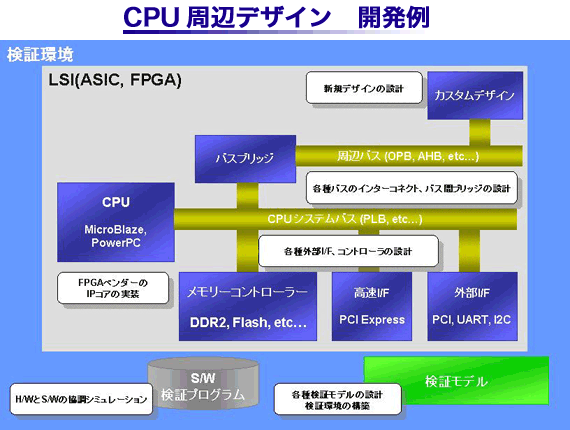

CPU周辺デザイン開発例

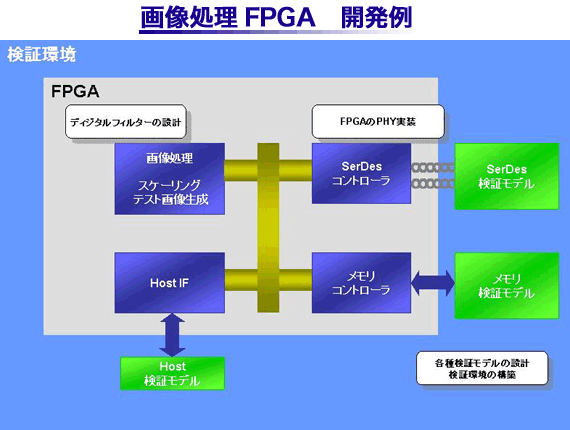

画像処理FPGA開発例
開発言語
開発言語
使用実績ツール
使用実績ツール
埼玉設計センター
設計本部 設計第四部
電話:049-266-7271、FAX:049-266-7281
